Technische Ausstattung

Der Professur für Fertigungstechnik stehen in zwei Laboren Maschinen für die Abbildung der wesentlichen umformtechnischen Prozesse zur Verfügung. Im Fokus der Untersuchungen steht die Ausgestaltung von Produkten und Prozessen vor dem Hintergrund der Nachhaltigkeit. Hierzu werden die umformtechnischen Prozesse Strangpressen, inkrementelle Blechumformung, Tiefziehen und Drahtziehen um weitere Verfahren, wie das Laserauftragsschweißen, ergänzt. Für die Aufnahme der Materialkennwerte kann in der Materialcharakterisierung auf Prüfmaschinen des aktuellen Stands der Technik zurückgegriffen werden. Die Teile- und Prototypenfertigung wird durch die umfangreiche Werkstattausstattung ermöglicht.

Die Nutzung dieser Labore im Rahmen von Projekten mit anderen Institutionen, der Wirtschaft und Industrie sowie für die Auftragsfertigung von Einzelteilen / Prototypen und Kleinserien ist auf Anfrage möglich.

Umformtechnik

10 MN STRANGPRESSE

©Markus Tiemann - Fertigungstechnik

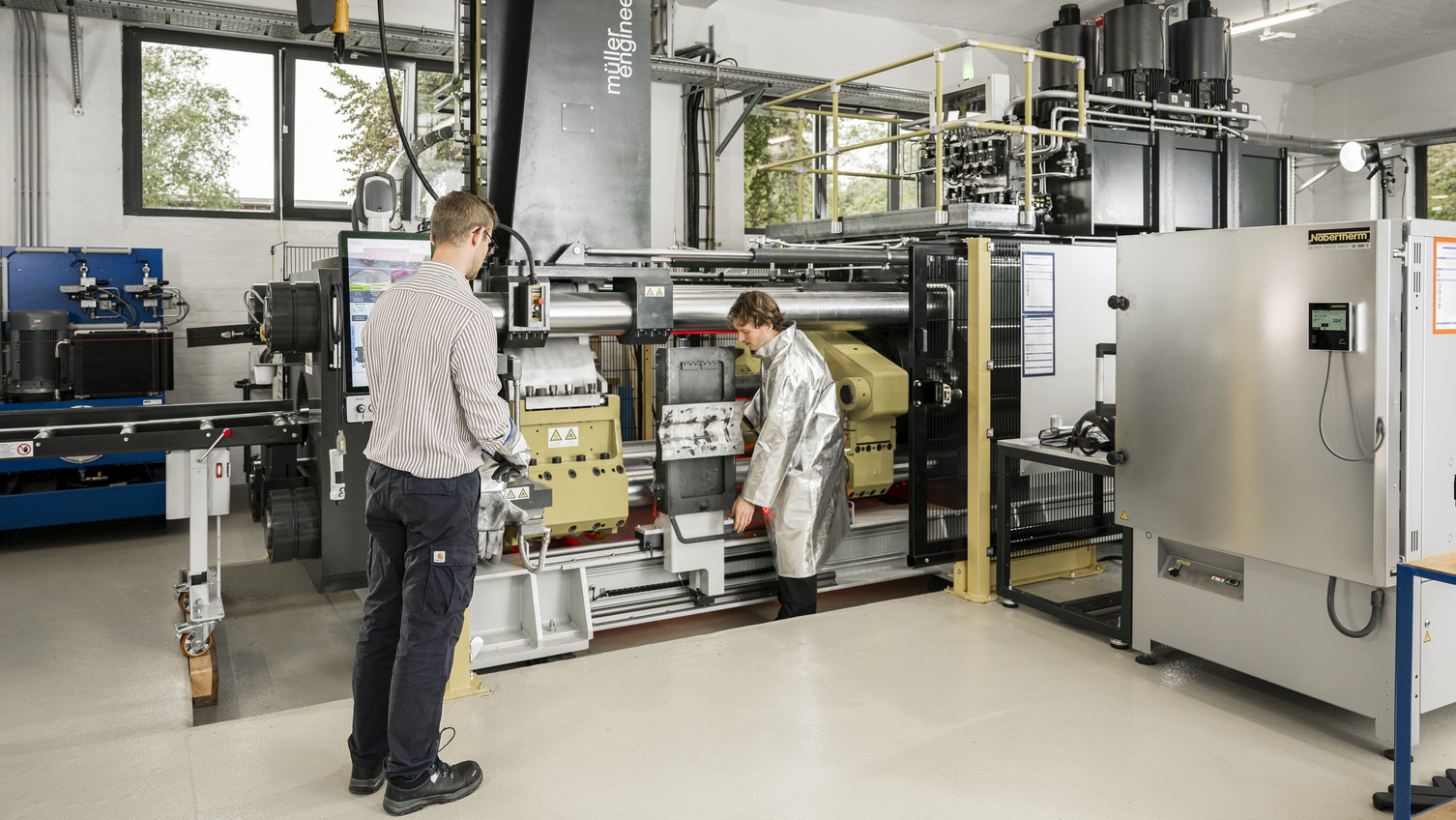

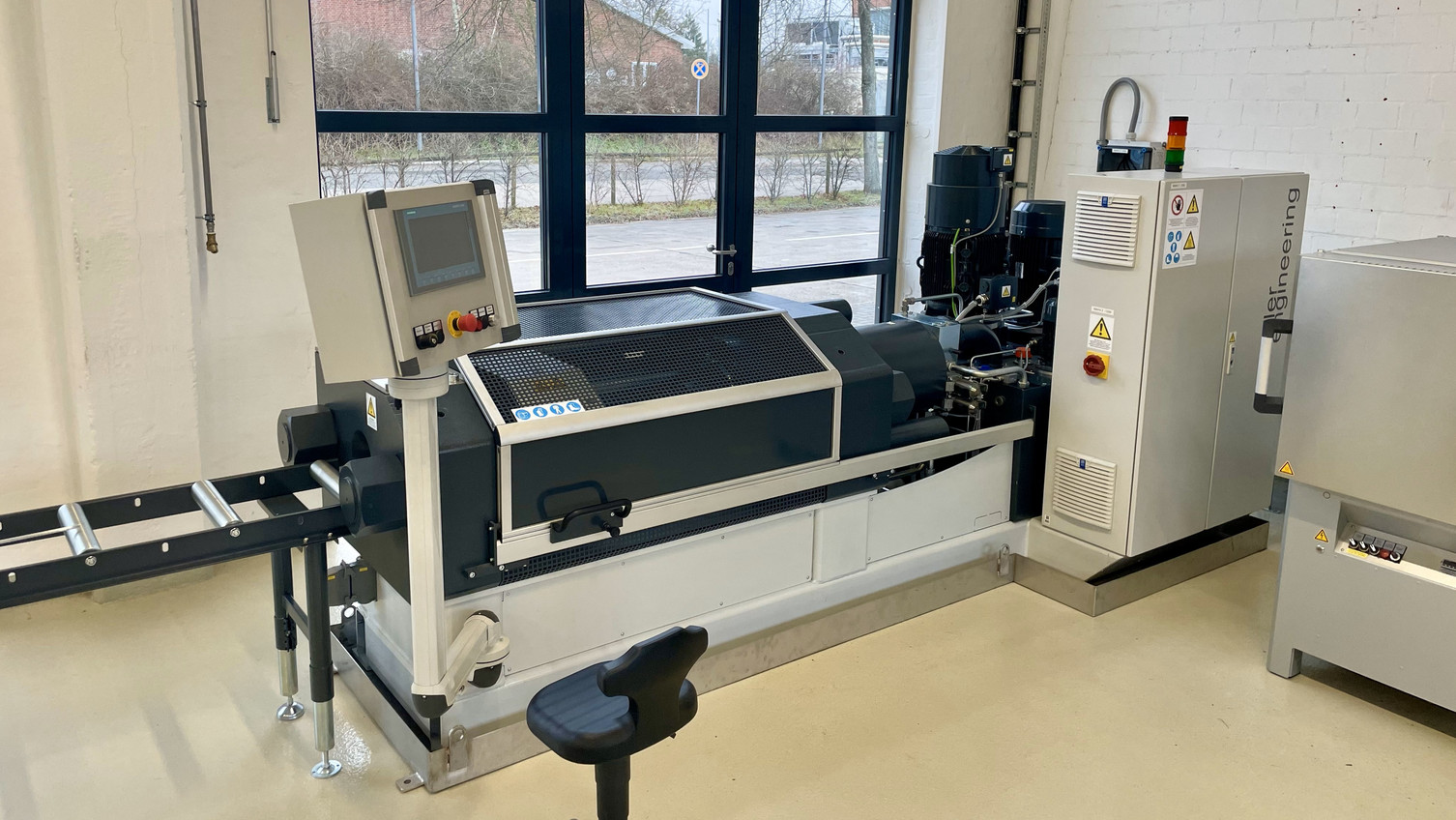

10 MN Strangpresse Fa. Müller Engineering GmbH & Co. KG

Flexible Forschungsstrangpresse für Al-, Cu- und Mg-Legierungen mit Möglichkeiten des direkten Strangpressens mit fester und loser Pressscheibe sowie indirektes Strangpressen mit beweglichem Dorn für variable Wandstärken.

Presskraft max.

10 MN (325 bar Betriebsdruck)

Rezipientendurchmesser

100 mm und 150 mm

Rezipiententemperatur max.

500 °C

Blocklänge max.

400 mm

Pressstempelgeschw.

0,05 – 10 mm/s (stufenlos)

Profilauslauf

10 m

HYDRAULISCHE PRESSE REP 100.12 N
Fa. Röcher GmbH & Co. KG

Presskraft max.

1 MN

Stößelhub max.

400 mm

Arbeitsgeschw. (max./Volllast)

46 mm/s / 19 mm/s

Stößelbreite

840 mm

Stößeltiefe

450 mm

Z250 (Mini/TZ)

Fa. Zwickroell GmbH & Co. KG
©IPTS Fertigungstechnik

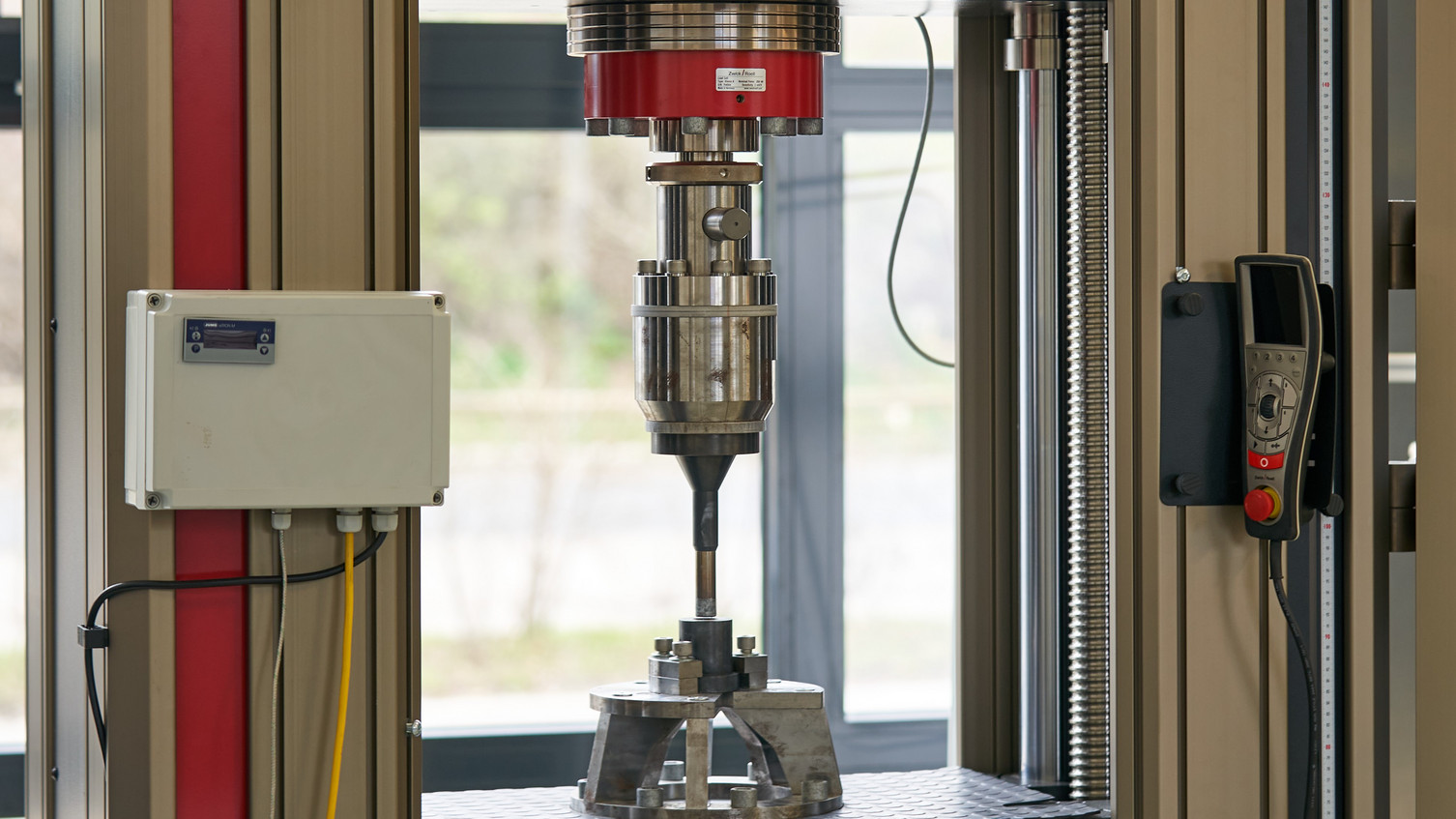

Versuchsaufbau für miniaturisierte Strangpressversuche

Prüfmaschine für miniaturisierte Versuchsaufbauten von Strangpress- und Tiefziehprozessen

Kraft max.

250 kN

Traversengeschwindigkeit

0,00005 – 600 mm/min

Traversenauflösung

0,19227 mm

LSD – LARGE SCALE DEMONSTRATOR

©Leuphana/Patrizia Jäger

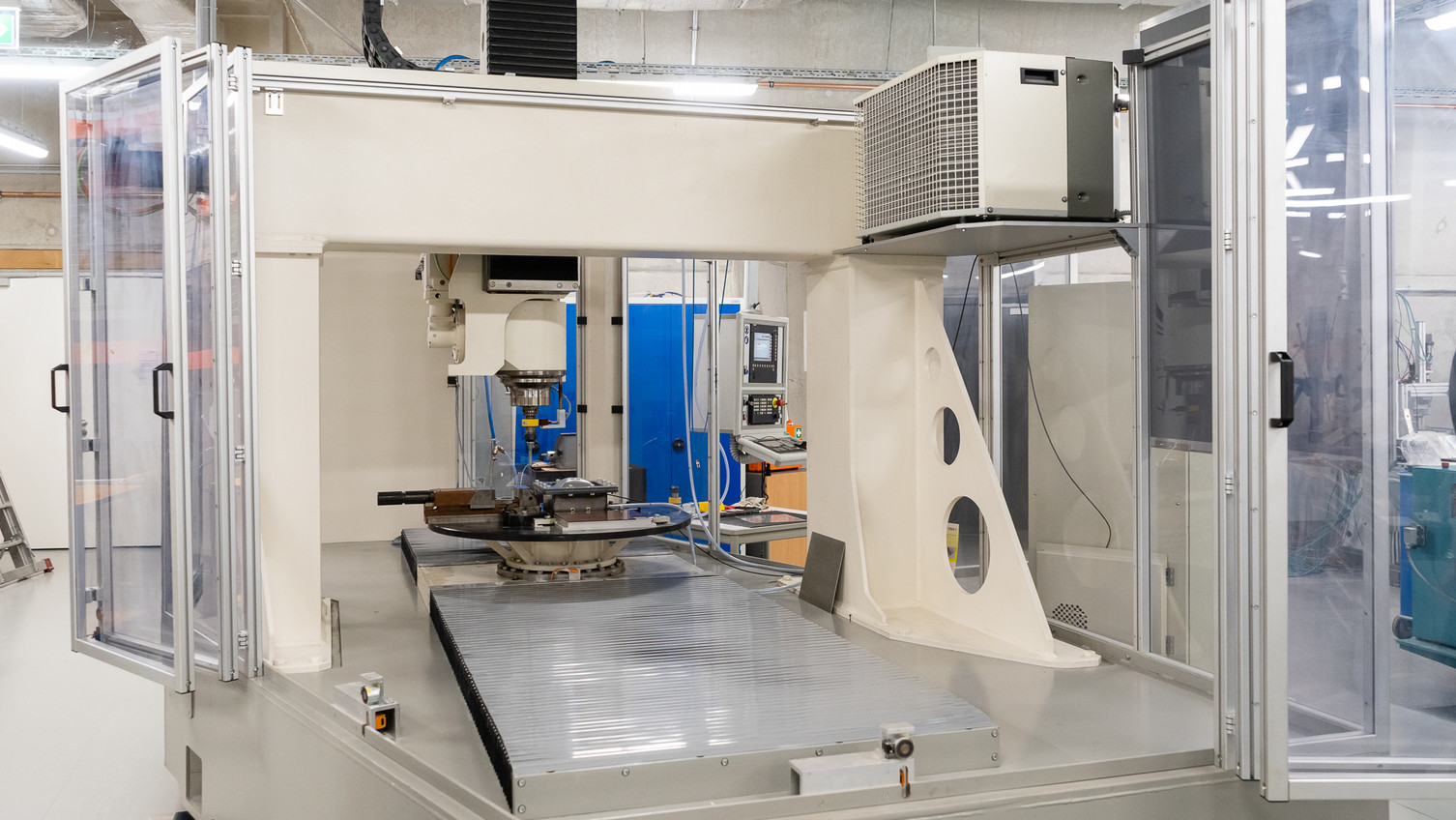

LSD Large Scale Demonstrator

5-Achs-Simultan Universal Hochgeschwindigkeitsportalfräsmaschine (IBAG HF-Spindel bis 24.000 U/min.), Versuchsstand für z.B. die wirkmediengestützte inkrementelle Blechumformung sowie mechanische Oberflächenbearbeitung durch Festwalzen, Glätten, maschinelles Oberflächenhammern, usw. (Hydrostatische Festwalzwerkzeuge HG6 und HG13 inkl. Hydraulikaggregat bis 400 bar der Fa. Ecoroll)





KOMPAKT DRAHTZIEHMASCHINE

©Markus Tiemann / Fertigungstechnik

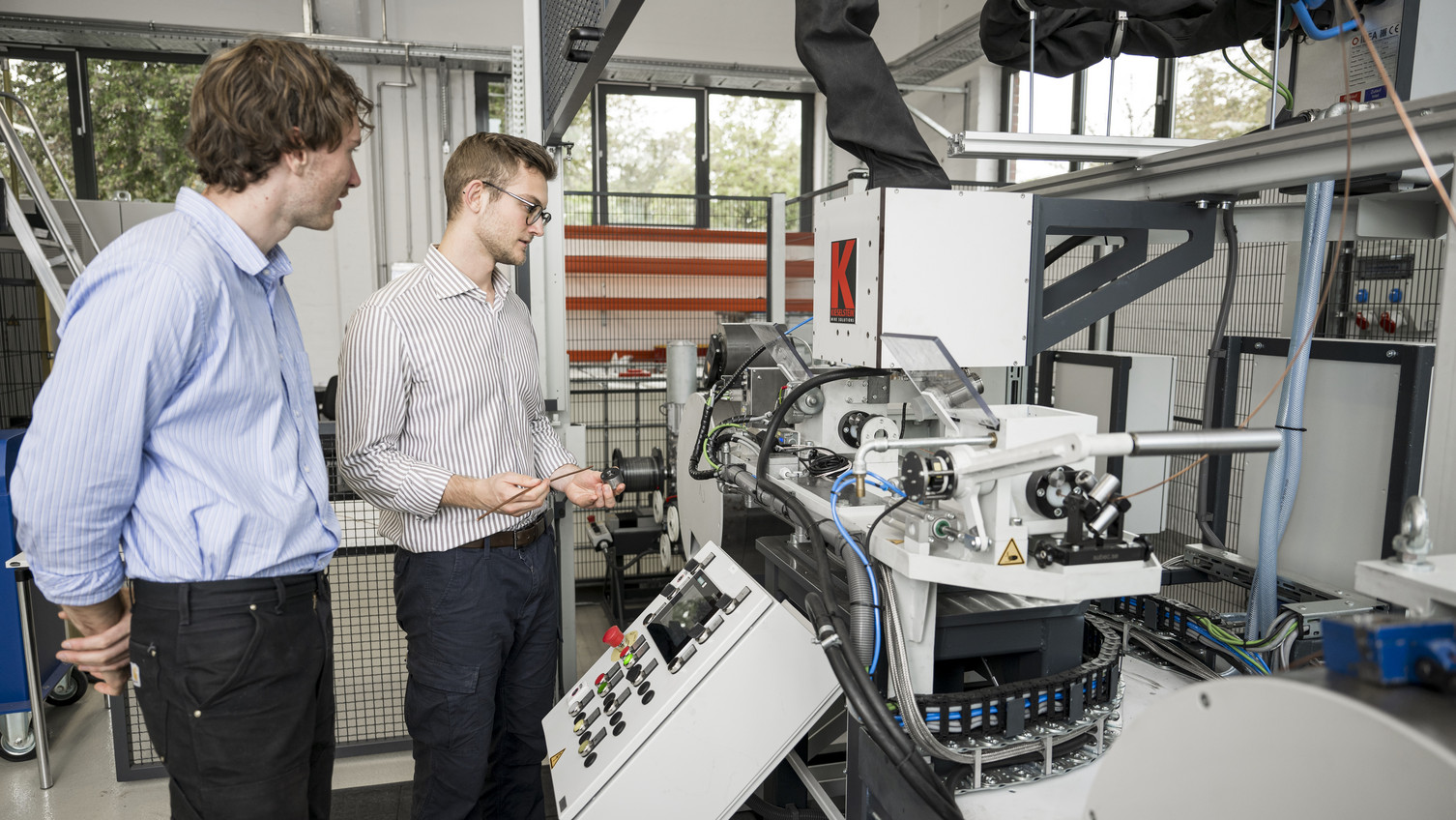

KOMPAKT DRAHTZIEHMASCHINE Fa. Kieselstein International GmbH

Kompaktziehanlage für das Kalt- und Warmziehen in Forschungsvorhaben mit induktiver Drahterwärmung und beheizbaren Ziehsteinen. Die Möglichkeiten umfassen Nass- und Trockenschmierung, das Drahtziehen mit und ohne Matrize sowie das Auf- und Abspulen des Drahtes.

Drahtdurchmesser

6 – 0,5 mm

Ziehtemperatur

bis 800 °C (stufenlos)

Ziehgeschwindigkeit

bis 30 m/min (stufenlos)

Additive Fertigung

HYBRIDES BEARBEITUNGSZENTRUM LASERTEC 65 DED HYBRID

©Markus Tiemann - Fertigungstechnik

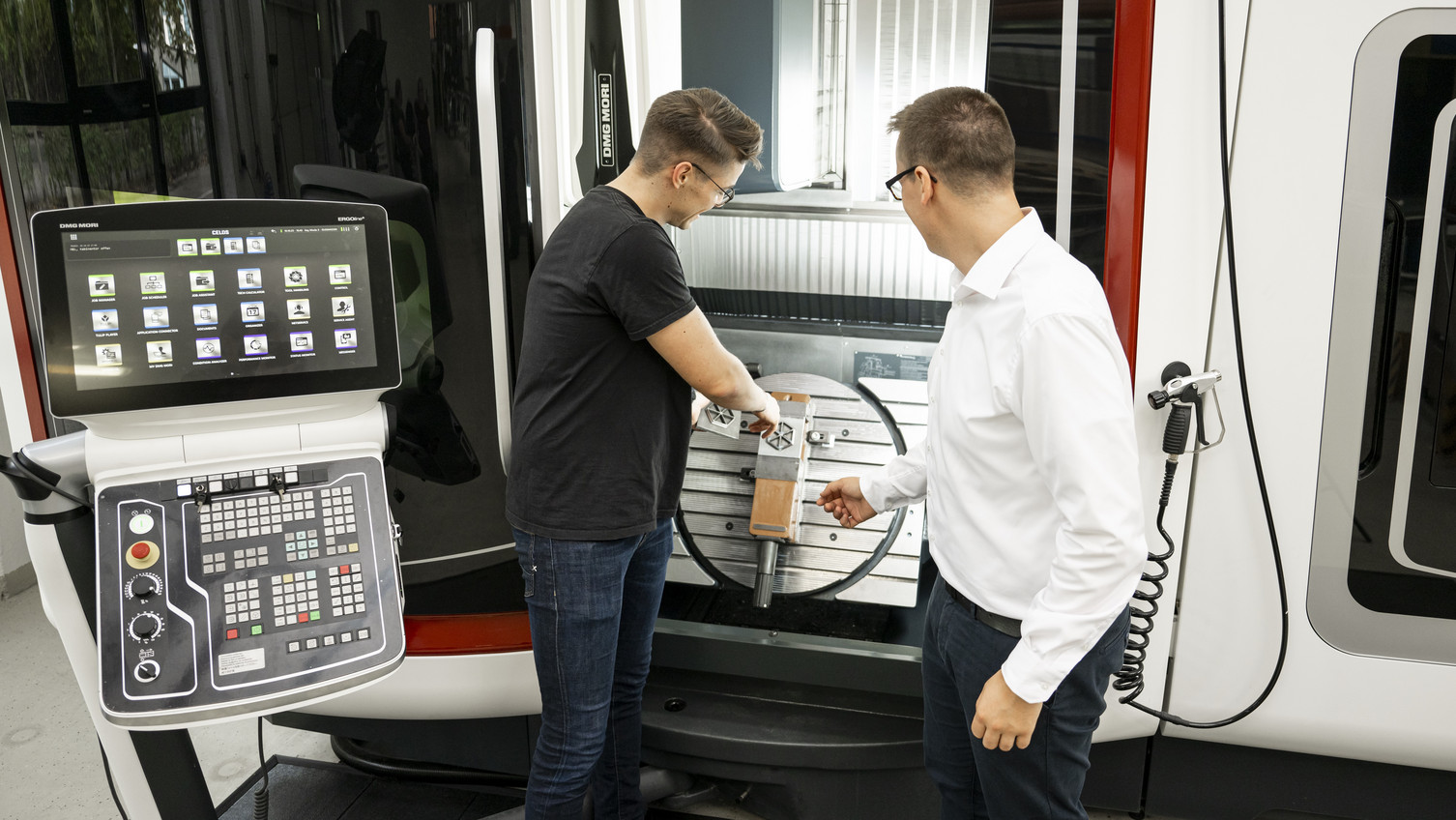

HYBRIDES BEARBEITUNGSZENTRUM LASERTEC 65 DED HYBRID Fa. DMG MORI

Hybride Fertigung – Kombination der generativen und spanenden Bearbeitung für Bauteile in Fertigteilqualität aus Edelstahl und Werkzeugstahl.

Verfahrweg max. X-Achse

735 mm

Verfahrweg max. Y-Achse

650 mm

Verfahrweg max. Z-Achse

560 mm

Laserleistung Standard

3000 W

Max. Werkstückgewicht

600 kg

Materialcharakterisierung

©IPTS Fertigungstechnik

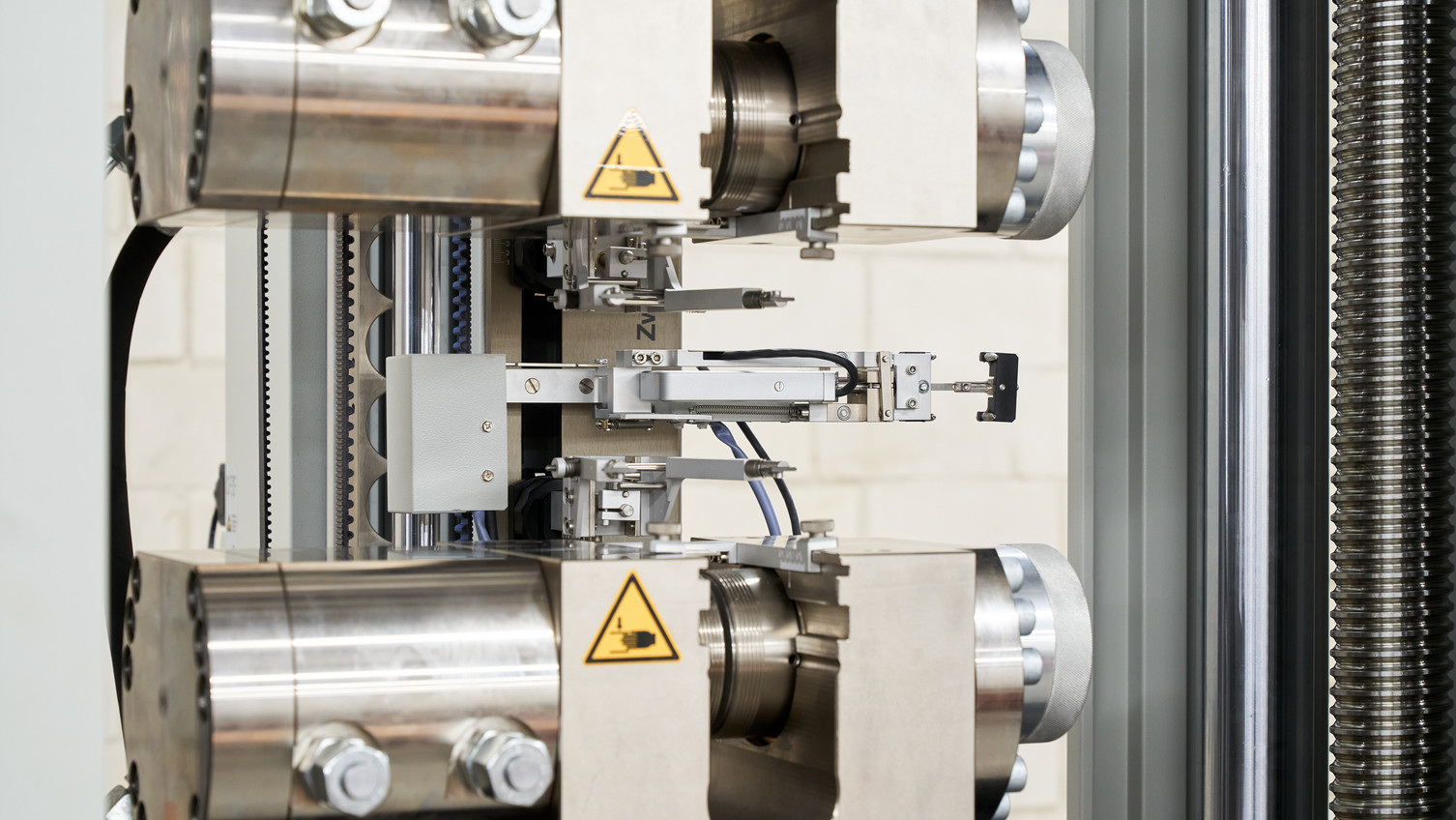

Versuchsaufbau für Zugversuche an Z250 Prüfmaschine

Z250
Fa. Zwickroell GmbH & Co. KG
Universelle Zug- und Druckprüfmaschine für den mittleren Kraftbereich (Prüfkraft bis 250 kN).

Z050 TN
Fa. Zwickroell GmbH & Co. KG
Universelle Zug- und Druckprüfmaschine für den Kraftbereich 0,001 – 50 kN.

ZHU 250
Fa. Zwickroell GmbH & Co. KG
Universal-Härteprüfgerät für Vickers, Brinell und Rockwell mit einer Kraft bis 250 kg.

ATOS
Fa. Carl Zeiss GOM Metrology GmbH
Optische Erfassung von Werkzeug- und Bauteilgeometrien.

ARAMIS
Fa. Carl Zeiss GOM Metrology GmbH
Optisches Messsystem zur prozessbegleitenden Nachverfolgung von Oberflächenverformung und der Berechnung resultierender Dehnungen.

ARGUS
Fa. Carl Zeiss GOM Metrology GmbH
Optische Formänderungsanalyse zur Bewertung von Umformprozessen und -simulationen.

PRISM 3
Fa. Stresstech GmbH
Eigenspannungsanalyse über ein Bohrlochsystem und elektronische Speckle-Pattern-Interferometrie (ESPI).

LSM 700
Fa. Carl Zeiss Microscopy GmbH
Inverses Punkt-Laserscanning-Mikroskop ermöglicht die Bildgebung in xyz und ist somit unter anderem zur Topografieaufnahme geeignet.

Werkstattausstattung

DMG - DMU 50eVo

©Leuphana/Patrizia Jäger
Studentinnen in Lehrsituation vor DMG - DMU 50eVo / 5-Achs Universal Fräs- und Bohrbearbeitungszentrum

5-Achs Universal Fräs- und Bohrbearbeitungszentrum zur Anwendung in Lehre und Forschung, sowie zur Teile- und Prototypenfertigung
Externe Messtechnik zur Prozessüberwachung DDU (Fa. Artis)
Integrierter 3D Koordinaten-Messtaster (Heidenhain TS641)
Spindel SK40 – 18.000 U/min., Arbeitsbereich 500 x 420 x 380





KLEINES 5-ACHSBEARBEITUNGSPORTAL (SSD - SMALL SCALE DEMONSTRATOR)

©Leuphana/Patrizia Jäger

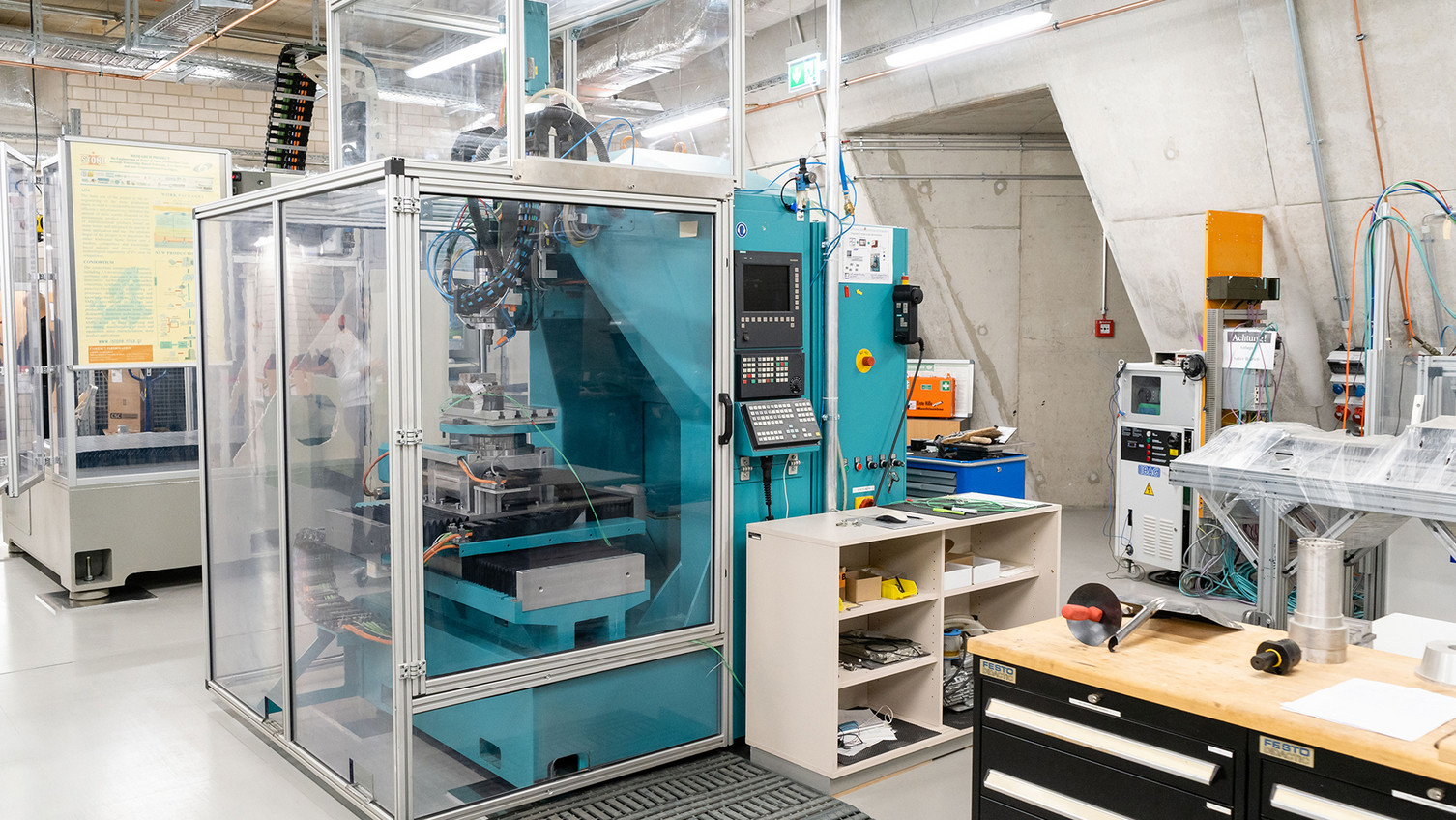

SSD - Small Scale Demonstrator

5-Achs-Simultan Universal Hochgeschwindigkeitsbearbeitungszentrum (IBAG HF-Spindel bis 62.000 U/min.), HSK32-E
Externe Messtechnik zur Prozesskraftüberwachung DDU (Fa. ARTIS)





weitere Maschinen und Vorrichtungen

  • Traub TNA 300 CNC-Drehmaschine
  • Konventionelle Drehmaschine Weiler Praktikant Vc (Ausbildungsdrehmaschine)
  • FSS 400E Fräsmaschine (konventionell), Tisch 400x1600mm, Aufnahme ISO50 (Fa. WMW HECKERT)
  • Voreinstellgerät Vision, zur Vermessung (Länge/Radius) der Werkzeuge an den CNC Fräsmaschinen
  • Stanze, Indumasch HP 500
  • Tafelschere/Schlagschere MHSU für Blechzuschnitte, b1500mm / Alu bis 4mm / Stahl bis 2,5 mm (Fa. Hans Schröder Maschinenbau GmbH)
  • Portable Schnittkraft-Messeinrichtung der Fa. Kistler

Mehrere 3-Komponenten-Quarz-Kraftsensoren zum Messen der drei orthogonalen Komponenten einer beliebig gerichteten dynamischen oder quasistatischen Kraft.
3-Komponenten-Kraftsensor Fx, Fy, Fz (9067B ; +/- 20KN), (9257B ; +/- 5KN)
Drehhalter Kraftsensor

Ansprechpartner

  • Prof. Dr.-Ing. Noomane Ben Khalifa
  • Steffen Strotzer
  • Thomas Wagner
